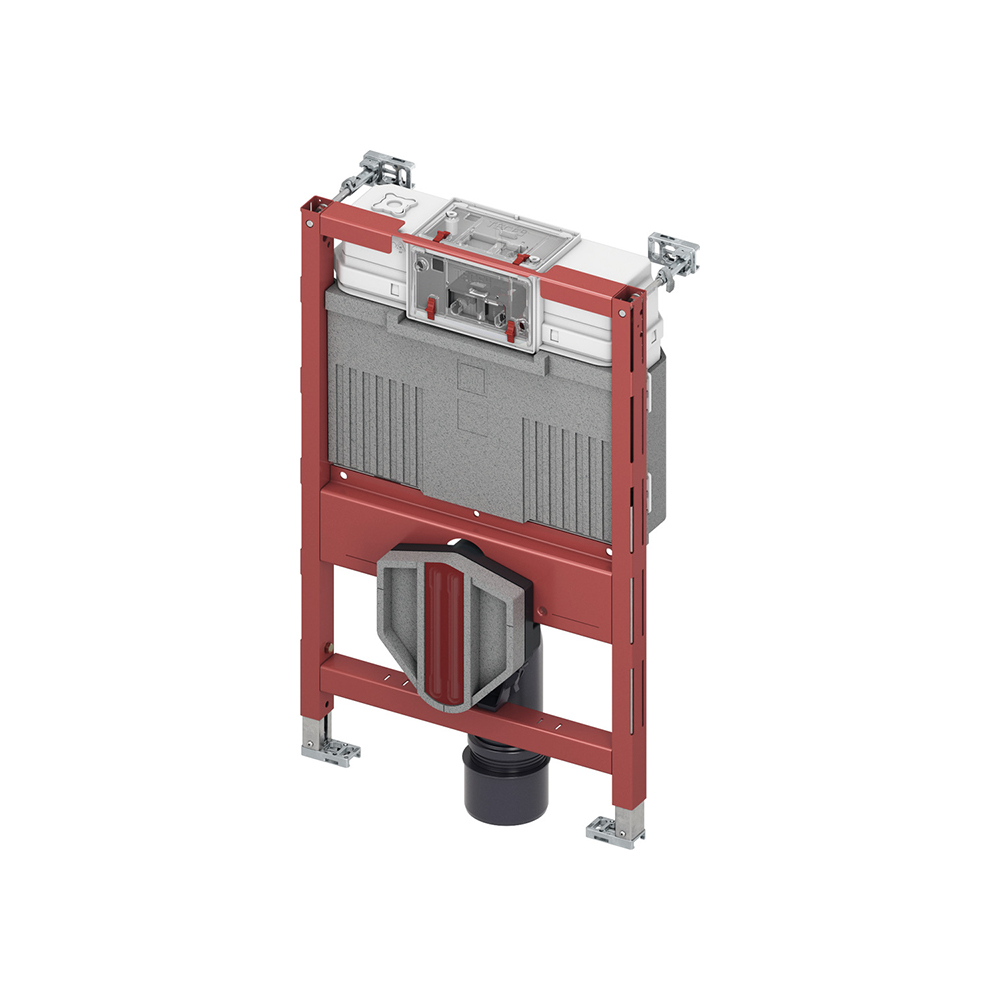

TECE TECEprofil Застенный модуль (h = 820 мм) для установки подвесного унитаза 9300380

смывной бачок объемом 10 л, выборочный слив большого (4,5/6/7,5/9 л) или малого (3 л) объема воды; комплект крепежных элементов для установки модуля; комплект крепежных элементов для установки унитаза (установочное расстояние 180 или 230 мм); комплект патрубков с резиновыми манжетами для подсоединения унитаза; фановый отвод ∅ 90/100 мм; комплект защитных заглушек для патрубков; шаблон для отделки отверстия под панель смыва; инструкция по установке застенного модуля.

Застенный модуль (h = 820 мм) для установки подвесного унитаза

В случае монтажа унитазов с уменьшенной высотой (например, V&B Memento, Sentique, Subway 2.0) необходимо установить на модуль дополнительные кронштейны арт. 9 041 029.

Для избежания падения крышки унитаза рекомендуется монтировать панель смыва горизонтально, если используется компактный санфаянс (например, Ideal Standart: San Remo slimline R 3493; V&B: Viala 765310, Viala 765210; Keramag: Renova-Comprimo 204550, Joly 203060).

Фронтальное или горизонтальное расположение панели смыва. Простой, надежный и быстрый монтаж туалетного модуля обеспечивают:

Заливной клапан F10 Предварительно смонтированный заливной клапан с 3-ходовым угловым вентилем для промывки

Промывка системы водоснабжения во время наладочных работ с помощью нового 3-ходового углового вентиля повышает эксплуатационную надежность системы. Заливной клапан F10 Соединение без уплотнения Соединение без уплотнения У арматуры для соединения бачка с водопроводом наружная резьба 1/2", и она совместима с адаптером быстрого соединения. Бачок TECEbase Бачок TECEbase поставляется полностью собранным и запечатанным, и его открывают только на завершающем этапе установки. Цельный грязеотражатель панели защиты от брызг препятствует проникновению грязи, зажимные направляющие упрощают открывание и закрывание панели защиты от брызг. Направляющие для толкателей и увеличенный кабельный ввод для электроники облегчают монтаж механических и электронных панелей смыва

Бачок TECEbase Y-образные фиксаторы Y-образные фиксаторы Держатель канализационного отвода расположенный на нижней поперечине облегчает присоединение сливной трубы к модулю. Y-образные фиксаторы в держателе канализационного отвода улучшают фиксацию и предотвращают скручивание смывной трубы. easy fit Это технология быстрого монтажа панели смыва! Панель смыва устанавливается за один прием. Не нужно ничего регулировать или измерять. Вставьте винты, протолкните их и затяните. Монтажная рамка уже прочно закреплена на панели защиты от брызг. Теперь просто вставьте толкатели и закрепите их на месте, повернув на 45 градусов
